CBD Tam Otomatik Doldurma Yağı Makinesi Tek İğne Yağı Enjeksiyon Makinesi

Bu yağ enjeksiyon makinesi, yüksek verimlilik ve hassasiyete sahip atomizer yağ enjeksiyonu için özel olarak tasarlanmıştır.
Farklı spesifikasyonlara sahip atomizörlerin yağ enjeksiyon gereksinimlerini karşılayacak şekilde yağ enjeksiyon konumunu esnek bir şekilde ayarlayabilen gelişmiş bir X, Y, Z ekseni hareketli sistemini benimser. Ekipman, yüksek hassas bir sıvı hacim kontrol cihazı ile donatılmıştır. Sıvı hacmi doğruluğu (nominal inme) hatası%1'den daha az veya eşittir ve sıvı hacmi doğruluğu (tekrarlanabilirlik) hatası 0 arasındadır.%3 - 0. Kullanıcı dostu çalışma arayüzü aracılığıyla, operatörler yağ enjeksiyon konumu parametrelerini ve diğer çalışma parametrelerini kolayca ayarlayabilir. Yağ depolama havzası maksimum 1300ml kapasiteye sahiptir ve sık sık yakıt ikmali sorununu azaltır.
Aynı zamanda, ekipman alüminyum alaşımı, silikon ve paslanmaz çelik dahil olmak üzere yüksek kaliteli sıvı temas malzemeleri kullanır ve yağ ürününün kalitesini ve ekipmanın dayanıklılığını sağlar. Üretim verimliliğini etkili bir şekilde artırabilen ve üretim maliyetlerini azaltabilen büyük ölçekli atomizer üretim işletmeleri için uygundur.

Soruşturma göndermek

ürün tanıtımı

Temel İşlem Yöntemleri

01.

Atomizer tepsisinin yerleştirme yöntemi:

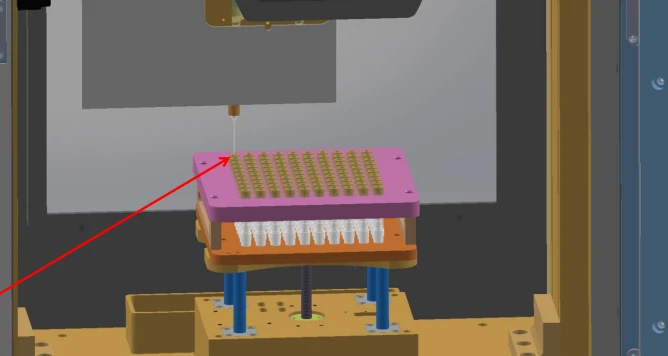

Atomizer tepsisini tepsi koltuğuna yerleştirin, tepsiye dört konumlandırma deliğini, şekilde gösterildiği gibi tepsi koltuğu üzerindeki dört konumlandırma pimi ile hizalayın.

02.

Atomizer konum parametrelerinin ayarlanması:

İşlem arayüzünün ana sayfasında, tüm hareketli eksenleri sıfırlamak için "Sıfırla" yı tıklayın ve ardından MHI Sistem İşlem Arayüzü - Manuel Çalışma.

Sağ - el figüründe gösterildiği gibi şırınganın ve ilk atomizörün yağ enjeksiyon konumunu hareket ettirmek ve gözlemlemek için X, Y ve Z eksenlerini çalıştırın.

Not: Farklı uzunluklardaki atomizörler için kullanılan yağ enjeksiyon şırıngalarının uzunlukları farklıdır. Atomizer'in uzunluğu 40 mm'den azsa, uzun bir şırınga kullanın; Atomizer'in uzunluğu 100 mm'den büyükse, kısa bir şırınga kullanın.

Ana Performans Parametreleri

Proje adı	Parametreler
Giriş Voltajı (V)	Tek - Faz AC110VAC 60Hz
Giriş Güç Kapasitesi (Güç)	1.2kw
Sıcaklık ölçüm aralığı	0 - 120 derece, doğruluk% 2
Ekipman boyutları	620x670x800 (birim: lütfen açıklığa kavuşturun, genellikle mm cinsinden)
Ekipman ağırlığı	160kg
Çevre koşulları	Sıcaklık 0 - 100 derecesi
Sıvı Hacim Doğruluğu (Nominal İnme)	% 1'den daha az veya eşit hata
Sıvı hacim doğruluğu (tekrarlanabilirlik)	Hata 0.% 3 - 0.% 7
Petrol depolama havzasının maksimum kapasitesi	1300ml
Pistonun derecelendirilmiş itici gücü	0.9N.m
Enjeksiyon kapasitesi spesifikasyonu	0. 2 - 7 ml
Sıvı - Temas malzemeleri	Alüminyum alaşımı, silikon, paslanmaz çelik

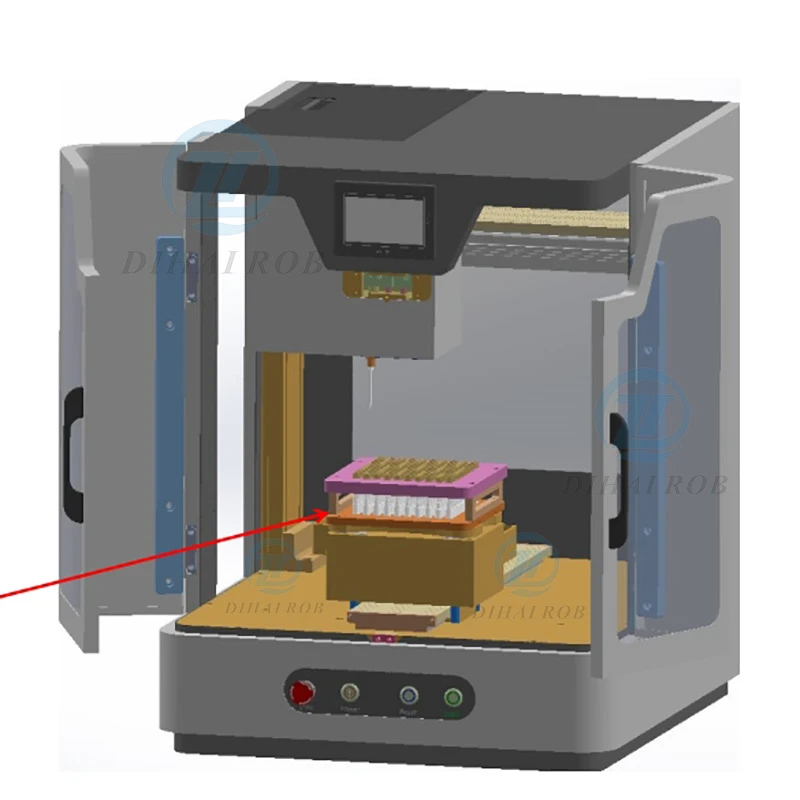

Ekipmana Genel Bakış

01.

Seri numarası	İsim
1	Üst Flip Cover
2	Yağ depolama tankı
3	Ön kapı 1
4	Yan kapı
5	Yağ enjeksiyon pompası
6	Yağ alıcı kutu
7	Y ekseni hareketli düzeneği
8	Z ekseni hareketli düzeneği
9	Çalışma paneli
10	Ön kapı 2
11	X ekseni hareketli düzeneği
12	Operasyon Dokunmatik Ekranı

02.

X ekseni hareket eden bileşenin en sol orijinal konumda olup olmadığını, y ekseni hareket eden bileşenin ileri menşe konumundaysa ve Z ekseni kaldırma bileşeninin üst menşe konumundaysa kontrol edin; Gösteriden önce, yağ enjeksiyon iğne tüpüne kazara hasar görmesini önlemek için lütfen atomizer tepsisini y ekseni bileşenine yerleştirmeyin. Sağdaki şekilde gösterildiği gibi

03.

Yağ enjeksiyon pozisyonunu belirleyin:

X, Y ve Z eksenlerini birinci atomizörün yağ enjeksiyon pozisyonuna taşıyın. "KAYDET X1, Y1" görüntülendiğinde, X\/Y eksenlerinin geçerli başlangıç koordinatlarını kaydetmek için "Enter" tuşunu tıklayın.
Geçiş tuşunu tekrar tıklayın. "Kaydet Z1" göründüğünde, Z ekseninde yağ enjeksiyonu için Z1'in en yüksek kaldırma noktasını kaydetmek için "Enter" tuşunu tıklayın.
Aşağı doğru hareket etmek için z eksenini çalıştırın. İğnenin atomizörün tepesine ulaştığını ve sol - sağ hareket sırasında çarpışma olmadığını gözlemlerken, geçiş tuşunu tıklayın. "Kaydet Z2" göründüğünde, z -ekseninin Z2 yüksekliğini atomizer'in üst kısmına yakın kaydetmek için "Enter" tuşunu tıklayın.
Aşağı doğru hareket etmek için z eksenini çalıştırmaya devam edin. İğne atomizer içine yerleştirildiğinde yağ enjeksiyon derinliğini gözlemleyin. Geçiş tuşunu tıklayın. "Kaydet Z3" göründüğünde, Z ekseninin yağ enjeksiyon derinliğini Z3 kaydetmek için "Enter" tuşunu tıklayın. Ardından, sağ el şeklinde gösterildiği gibi konum parametresi ayarı tamamlanır.
